Cửa sắt kính và vách kính sắt tại Vinhomes Quận 9 – Công trình trường mầm non Kidzone
Không gian trường mầm non cần được tổ chức thành nhiều khu vực nhưng vẫn phải tạo cảm giác thông thoáng và có sự kết nối giữa các phòng. Tại công trình trường mầm non song ngữ Kidzone, Vinhomes Quận 9, Vintadoor thực hiện hệ cửa sắt kính, vách kính sắt cùng cầu thang sắt chữ I kết hợp gỗ sồi theo thiết kế của công trình.
Điểm dễ nhận thấy trong công trình là hệ khung sắt màu xanh được chia ô đồng bộ, kết hợp với kính cường lực trong suốt. Bên cạnh đó, cầu thang sử dụng khung sắt kết hợp mặt bậc và tay vịn gỗ sồi, tạo sự liên kết với tổng thể nội thất.
Hình ảnh hoàn thiện các hạng mục cửa sắt kính, vách kính sắt và cầu thang tại trường mầm non Kidzone.
Tổng quan các hạng mục Vintadoor thực hiện
Trong công trình này, hai nhóm hạng mục chính gồm hệ cửa – vách kính khung sắt và cầu thang sắt chữ I.
Hệ cửa và vách kính được bố trí tại nhiều khu vực bên trong trường, trong đó có các phòng học và khu vực kết nối giữa các không gian. Thiết kế chia ô bằng khung sắt tạo đường nét rõ ràng, trong khi phần kính trong suốt giúp các khu vực vẫn có sự liên kết về mặt thị giác.
Cầu thang được triển khai theo dạng chữ I, sử dụng khung bậc sắt hộp kết hợp mặt bậc gỗ sồi và lan can sắt.
Hệ cửa và vách kính khung sắt được sử dụng đồng bộ trong không gian trường mầm non.
Cửa sắt kính và vách kính sắt – giải pháp được sử dụng xuyên suốt công trình
Điểm nổi bật của công trình là hệ cửa kính khung sắt và vách kính khung sắt với thiết kế chia ô. Thay vì sử dụng tường kín cho toàn bộ các khu vực, kính giúp tạo sự phân chia cần thiết nhưng vẫn giữ được tầm nhìn giữa các không gian.
Đối với trường học, cách bố trí này đặc biệt phù hợp với những khu vực cần có sự liên kết về không gian. Từ hành lang hoặc khu vực bên ngoài, người sử dụng vẫn có thể quan sát vào các khu vực phía trong thông qua phần kính.
Hệ khung được sử dụng trong công trình là sắt hộp 40 × 40 mm, dày 1.4 mm, kết hợp kính cường lực 8 mm.
Cấu hình cửa sắt kính và vách kính
| Hạng mục |
Thông số thực tế |
| Khung |
Sắt hộp 40 × 40 mm |
| Độ dày khung sắt |
1.4 mm |
| Kính |
Kính cường lực 8 mm |
| Thiết kế |
Khung chia ô |
| Màu khung |
Xanh |
| Ứng dụng |
Cửa và vách kính |

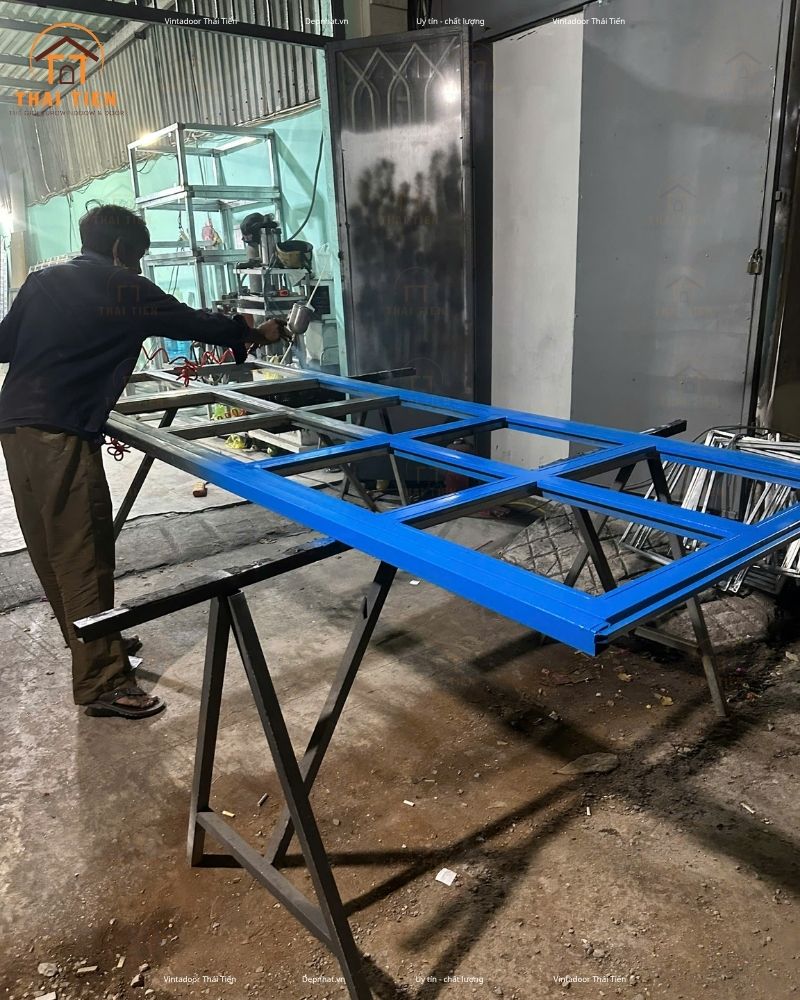

Khung cửa được hoàn thiện và kiểm tra trước khi tiến hành lắp kính.
Từ khung sắt tại xưởng đến cửa hoàn thiện tại công trình

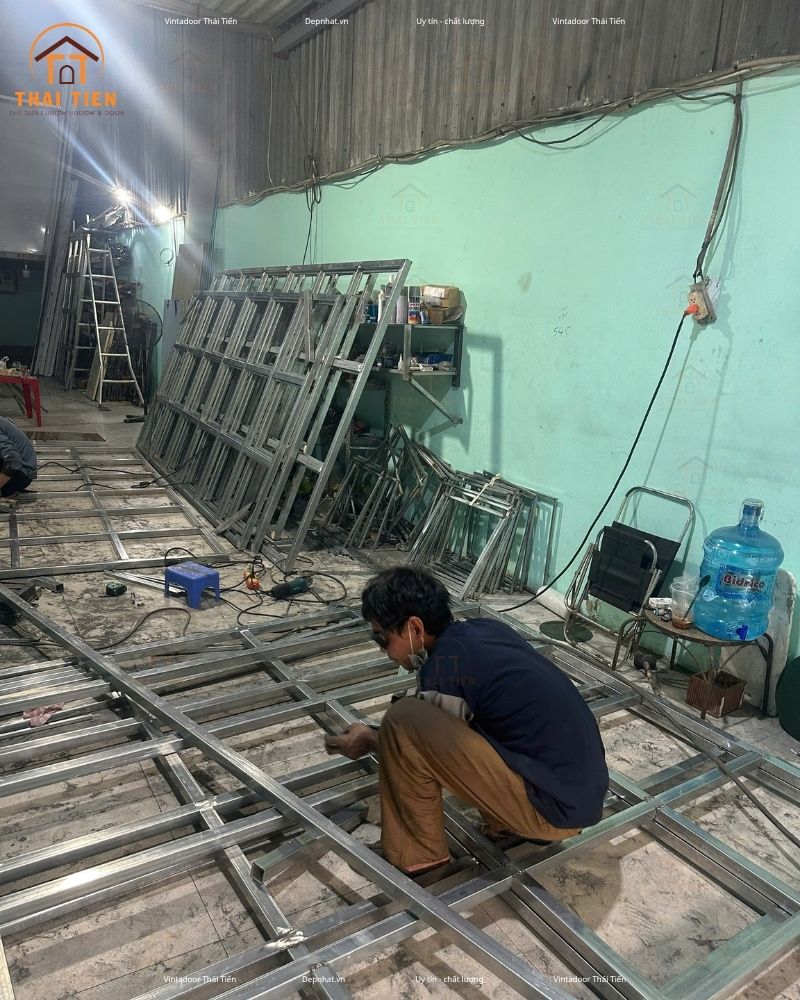

Khung sắt được cắt, lắp ráp và hàn theo kích thước, sau đó tiến hành xử lý và sơn hoàn thiện. Việc gia công trước tại xưởng giúp các hạng mục được chuẩn bị đồng bộ trước khi vận chuyển đến công trình.
Khung sắt được sơn hoàn thiện trước khi vận gia-cong-han-khung-sat-cua-kinhchuyển đến công trình.

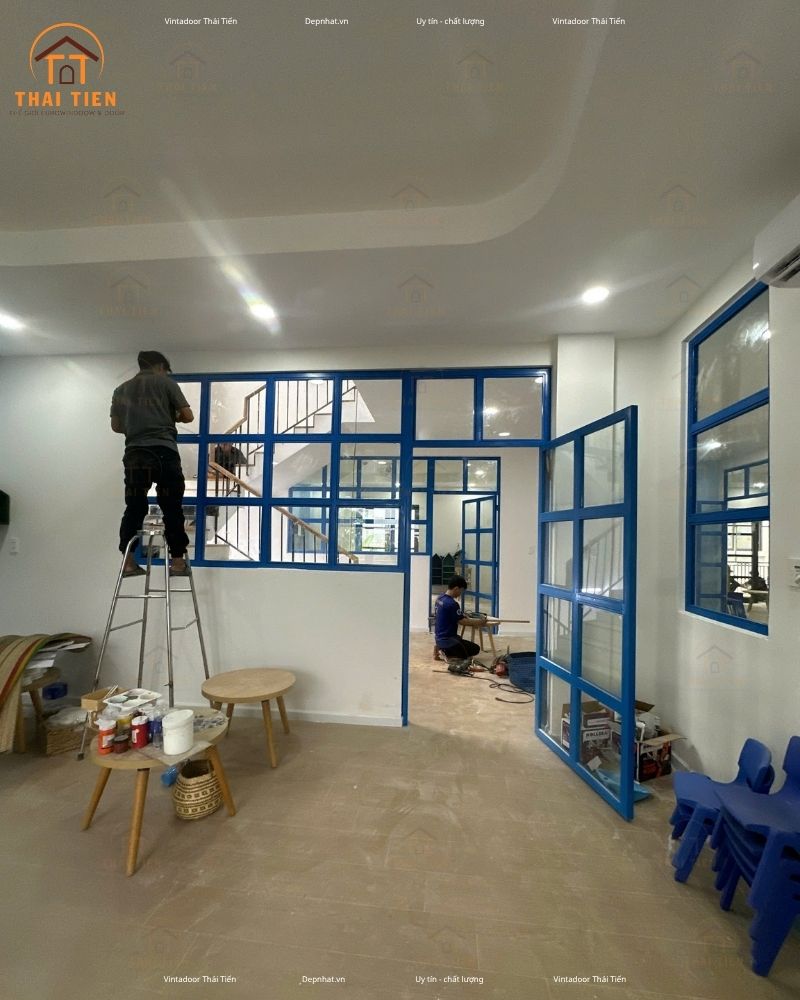

Sau khi hoàn thiện tại xưởng, các bộ khung được đưa đến công trình để lắp đặt, căn chỉnh và tiếp tục hoàn thiện cùng hệ kính.
Các khung cửa sau khi hoàn thiện được kiểm tra và chuẩn bị đưa đến công trình.

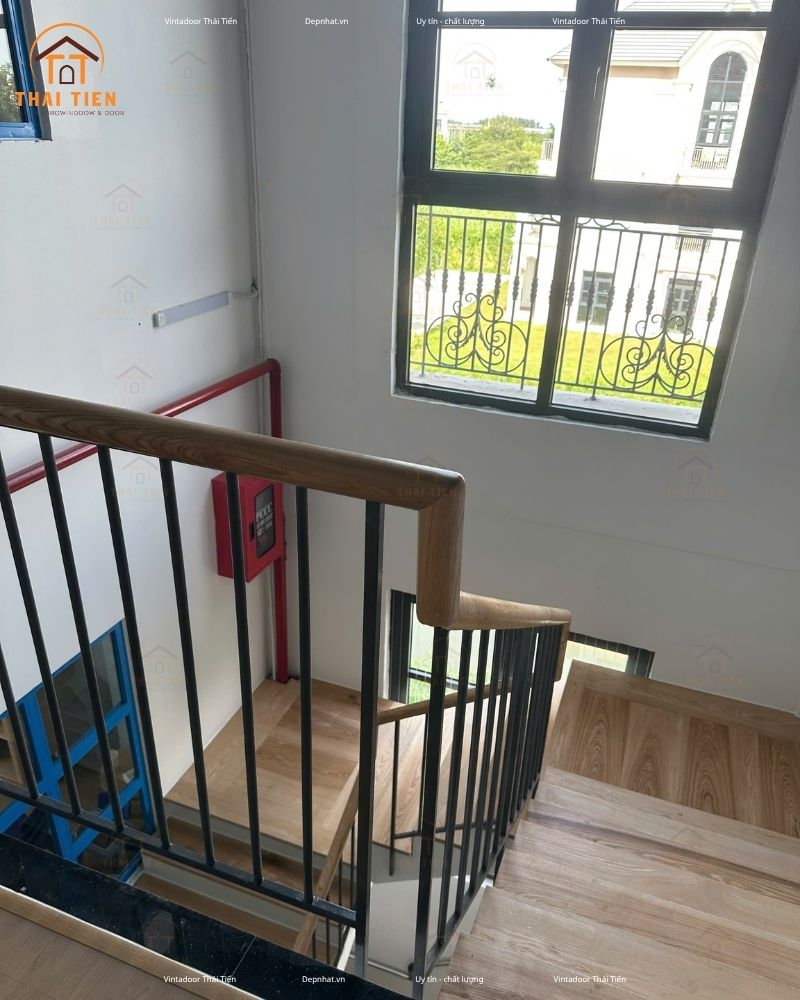

Cầu thang sắt chữ I kết hợp gỗ sồi
Bên cạnh hệ cửa và vách kính, cầu thang là một hạng mục nổi bật khác trong công trình.
Cầu thang được thiết kế theo dạng chữ I, sử dụng khung bậc bằng sắt hộp 20 × 40 mm, dày 1.4 mm. Phần mặt bậc sử dụng gỗ sồi dày 2.5F, kết hợp lan can sắt phi 16 và tay vịn gỗ sồi tròn phi 50.
Sự kết hợp giữa khung sắt và gỗ giúp cầu thang giữ được đường nét gọn của kết cấu kim loại nhưng phần tiếp xúc và tay vịn có cảm giác ấm hơn nhờ vật liệu gỗ.
Cấu hình cầu thang thực tế
| Hạng mục |
Thông số |
| Kiểu cầu thang |
Chữ I |
| Khung bậc |
Sắt hộp 20 × 40 mm |
| Độ dày sắt |
1.4 mm |
| Lan can |
Sắt phi 16 |
| Tay vịn |
Gỗ sồi tròn phi 50 |
| Mặt bậc |
Gỗ sồi dày 2.5F |

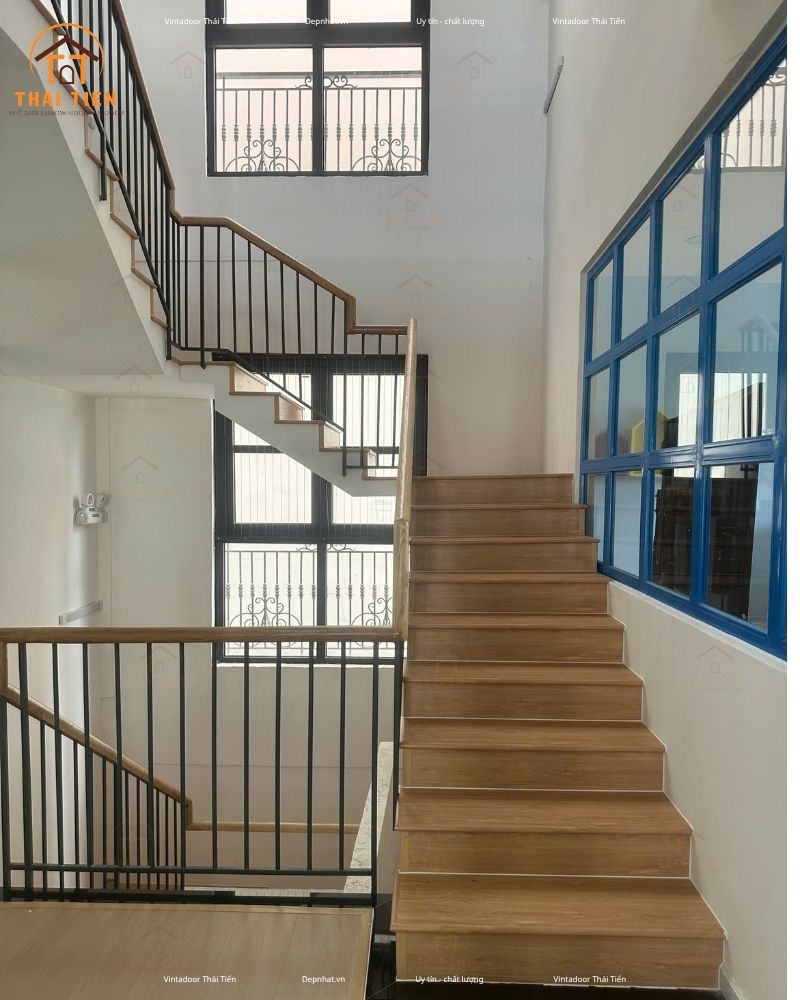

Cầu thang sắt chữ I kết hợp mặt bậc gỗ sồi tại công trình trường mầm non.Hình ảnh hoàn thiện cửa sắt kính và vách kính tại Kidzone
Sau khi hoàn thiện, hệ cửa và vách kính tạo thành một hệ thống tương đối đồng bộ trong các khu vực của trường. Khung sắt màu xanh được sử dụng xuyên suốt, kết hợp kính trong và thiết kế chia ô.
Qua các góc chụp thực tế, có thể thấy hệ vách kính được ứng dụng ở nhiều vị trí khác nhau, từ khu vực phòng học đến những không gian kết nối với cầu thang.
Đây cũng là điểm đáng chú ý khi lựa chọn cửa sắt kính và vách kính sắt: không nhất thiết phải sử dụng một bộ cửa độc lập, mà có thể thiết kế cửa kết hợp với vách cố định để phù hợp với từng mặt bằng.

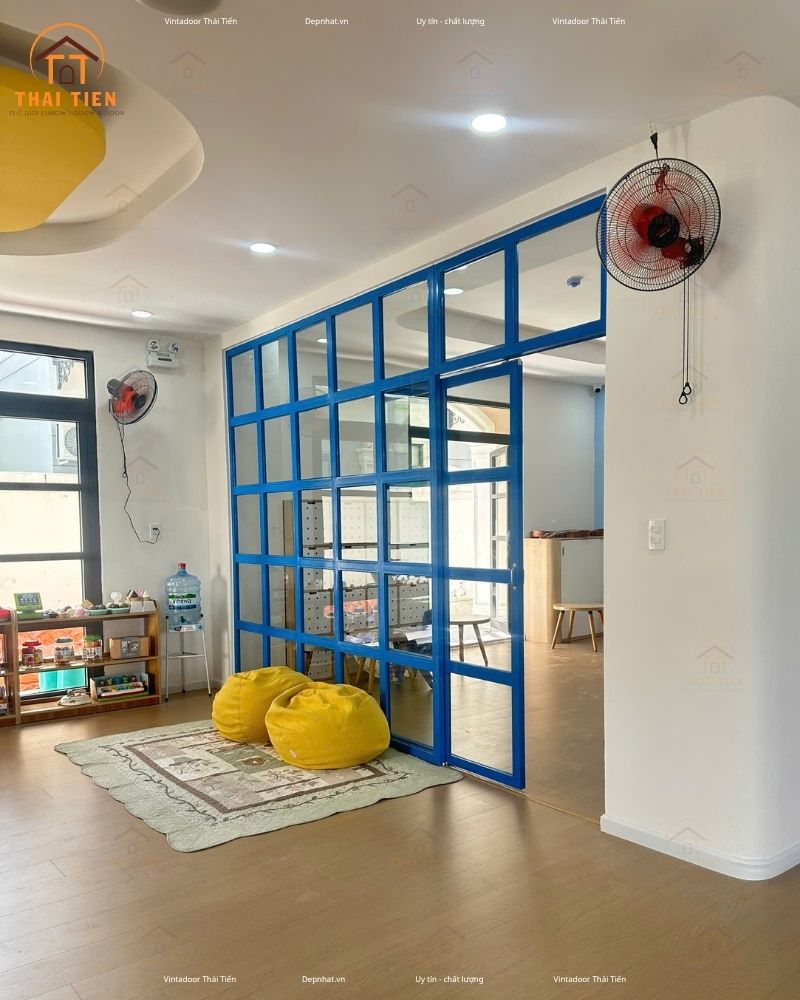

ALT: Không gian phòng học với hệ vách kính sắt tại Kidzone

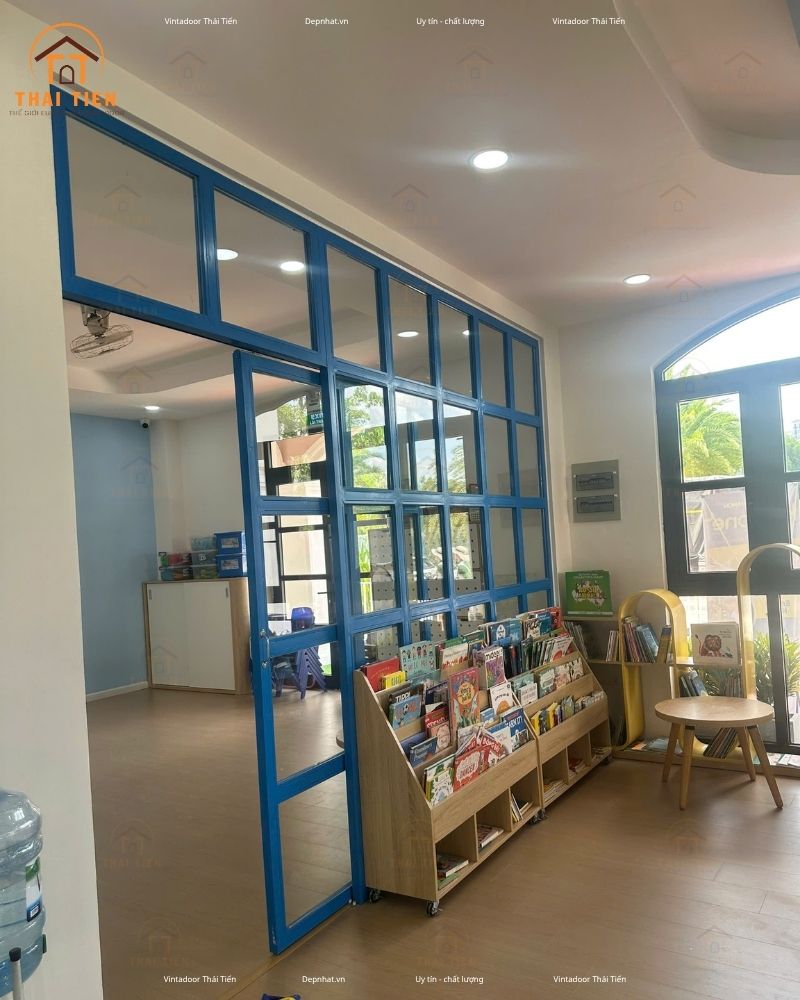

Caption: Vách kính khung sắt giúp phân chia khu vực nhưng vẫn duy trì tầm nhìn giữa các không gian.

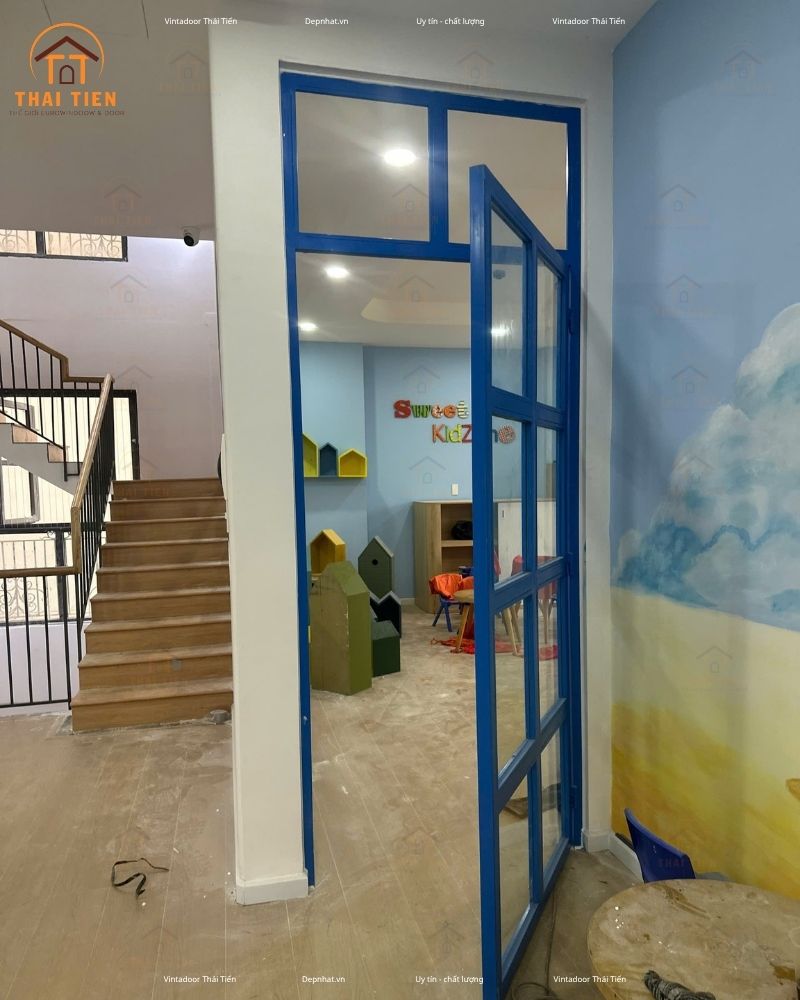

Cửa kính khung sắt sau khi hoàn thiện tại công trình.

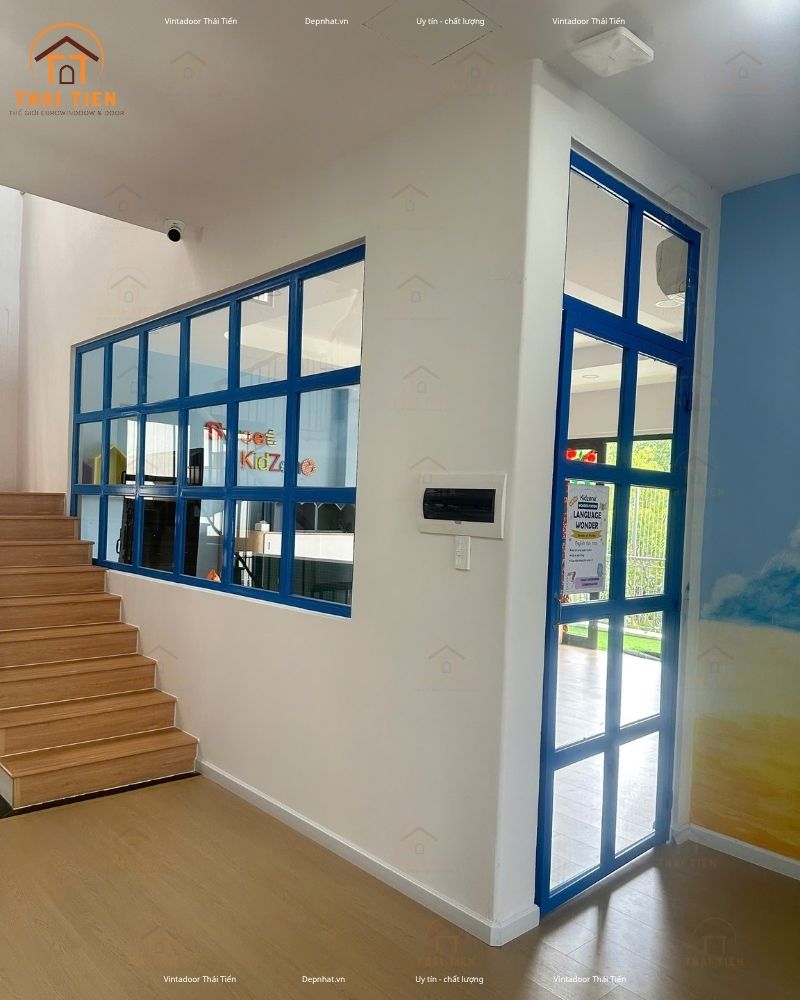

Hệ vách kính khung sắt màu xanh được bố trí đồng bộ trong không gian trường.
Trước và sau thi công: từ hiện trạng đến không gian hoàn thiện
Với công trình thực tế, việc ghi lại hiện trạng trước thi công giúp dễ hình dung hơn về cách một hệ cửa và vách kính được đưa vào không gian.
Từ những khu vực ban đầu chưa có hệ cửa, vách hoàn thiện, đội ngũ thi công tiến hành gia công, lắp đặt khung sắt, hoàn thiện kính và các chi tiết liên quan. Sau khi hoàn thành, các khu vực được phân chia rõ hơn nhưng vẫn giữ được sự liên kết về tầm nhìn.

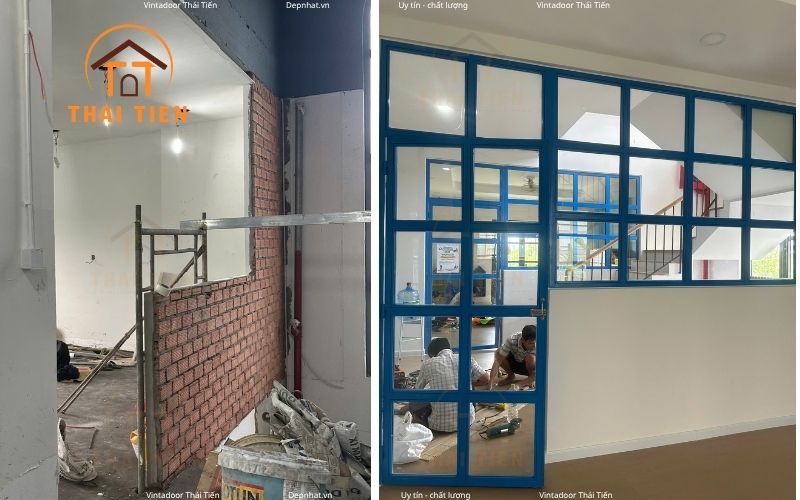

Hiện trạng khu vực trước khi triển khai hệ vách kính khung sắt.
Cùng khu vực sau khi hoàn thiện hệ vách kính khung sắt.
Một số lưu ý khi lựa chọn cửa sắt kính và vách kính cho công trình
KINH NGHIỆM TỪ CÔNG TRÌNH KIDZONE
4 điểm cần tính toán khi thiết kế cửa và vách kính
Qua công trình Kidzone, có thể thấy một hệ cửa – vách kính cần được tính toán ngay từ khâu thiết kế, chứ không chỉ đơn thuần lựa chọn vật liệu.
01
Xác định rõ vị trí cửa và vách cố định
Cần xác định ngay từ đầu vị trí nào cần cửa để đóng mở và vị trí nào chỉ cần vách kính cố định. Việc kết hợp hai loại này giúp tận dụng mặt bằng hiệu quả và tránh bố trí quá nhiều bộ cửa không cần thiết.
02
Thống nhất kích thước và cách chia ô kính
Kích thước từng ô kính và cách chia khung nên được thống nhất trước khi gia công. Với thiết kế chia nhiều ô như công trình này, tỷ lệ giữa các ô ảnh hưởng trực tiếp đến diện mạo tổng thể của hệ vách.
03
Chốt cấu hình khung và kính trước khi sản xuất
Cấu hình cần được xác định rõ trước khi đưa vào gia công. Tại công trình Kidzone, hệ cửa và vách sử dụng sắt hộp 40 × 40 mm, dày 1.4 mm kết hợp kính cường lực 8 mm.
04
Thống nhất bản vẽ và kích thước khi có nhiều bộ giống nhau
Với công trình có nhiều bộ cửa và vách tương tự nhau, nên có bản vẽ và kích thước thống nhất trước khi sản xuất. Cách này giúp quá trình gia công tại xưởng và lắp đặt tại công trường hạn chế sai lệch.
Vintadoor – Thi công cửa sắt kính, vách kính sắt và cầu thang theo công trình thực tế
Công trình trường mầm non song ngữ Kidzone tại Vinhomes Quận 9 là một ví dụ về việc kết hợp nhiều hạng mục sắt – kính trong cùng một không gian. Từ gia công khung sắt tại xưởng, sơn hoàn thiện, vận chuyển đến công trường, lắp đặt cửa – vách kính cho đến hoàn thiện cầu thang, từng hạng mục được triển khai theo yêu cầu thực tế của công trình.
Nếu bạn đang chuẩn bị làm cửa sắt kính, vách kính sắt hoặc cầu thang sắt, việc khảo sát hiện trạng và thống nhất cấu hình ngay từ đầu sẽ giúp việc gia công, lắp đặt thuận lợi hơn!
